اختبار برنيل للصلادة

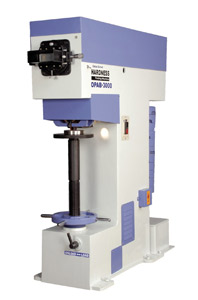

آلات اختبار الصلادة برينل الضوئية ( نموذج : OPAB-3000 )

• هذه الإله مصممة لقياس الصلادة برينل على الصلب & المواد الحديدية الأخرى & أيضا على المواد غير الحديدية مثل النحاس الأصفر، البرونز، إلخ الألومنيوم. المواد التي يمكن أن يلقي،   المزورة أو المدلفن & الشكل يمكن أن تكون مسطحة، جولة أو غير النظامية. • هذه الإله هو نسخة معدلة من 3000 AKB التي يتم توفيرها مع نظام بصري يحمل في ثناياه عوامل 14 X التكبير.ويرد • An نظام مؤشر إيندينتير التلقائي الذي يميل إيندينتير بعد الانطباع والصورة المكبرة مرئياً على الشاشة للقياس مع مم 0.01 عد أقل (نظام قياس المسافة البادئة مباشرة). • Thus هذا الجهاز يعطي نتائج سريعة ودقيقة مع أقل إجهاد المشغل. • هذه النموذج أساسا مفيداً لإنتاج التجارب في "محلات السيارات"، والمسابك، محلات تزويرها ووحدات المعالجة بالحرارة وما إلى ذلك.   ضمان استقرارها والتصميم الفريد نظام رافعة عائمة لنقطة ارتكاز عالي الدقة والموثوقية. • يحتوي تحميل تطبيق النظام من نوع الوزن الميت مقترنة بنظام ذراع ميكانيكية.   لإلغاء تحميل قبل كل التجارب الأولية & تخميد النظام تحميل التطبيق للتطبيق السلس لتحميل النظام الهيدروليكي الداعمة.   تحميل •Test من 500 إلى kgf 3000 في خطوات 250kgf. • يحتوي ارتفاع الحلق X 380 X 200 ملم. • الخاصة اختبار التجهيزات للغريب وظائف\/اختبار الإنتاج يمكن أن تكون زودت (اختياري) • المحوسبة نظام لقياس "الانطباع برينل" هي متوفرة (اختياري) • دليل\/آلات اختبار الصلادة برينل نوع المحوسبة متاحة أيضا. • الدقة يتفق مع ق: 2281-2005 & BS:240.

أحد الطرق أو الاختبارات المستخدمة لقياس صلادة مادة، ابتكره المهندس السويدي جون أغسطس برينل، تتلخص طريقة الاختبار في ضغط كرة من الفولاذ المصلد، أو كرة مصنعة من مادة كربيدات التنجستن الملبد، على عينة نظيفة مستوية من المادة المراد اختبار صلادتها.[1][2] يفضل في هذا الاختبار ألا يقل سمك العينة عن 10 أمثال عمق الأثر (العلامة التي تتركها الكرة في العينة). مخطط القوة عادة ما تستخدم كرة من الفولاذ المصلد قطرها 10 مم كمادة خارقة (تسمى الخارق)، مع حمل 3000 ث.كجم، لكن حجم هذا الخارق لا يصلح في حال العينات الرقيقة؛ لذا تستخدم كرة قطرها 5 مم، كما تستخدم الأحمال 1500 ث.كجم، و500 ث.كم مع العينات الأقل صلادة. تستبدل كرة الفولاذ بأخرى من كربيدات التنجستن في حالة المواد الأكثر صلادة. بعد إجراء الاختبار يتم تعيين قطر الأثر، ثم حساب الصلادة من العلاقة: ${\displaystyle {\mbox{BHN}}={\frac {2P}{\pi D({D-{\sqrt {(D^{2}-d^{2})}})}}}}$ BHN رقم برينل للصلادة P الحمل بالكيلو جرام D قطر الكرة المستخدمة كخارق بالملليمتر d قطر الأثر على سطح العينة ببالملليمتر نتائج الاختبار عند ذكر نتيحة اختبار برينل يجب ذكر نوع مادة الكرة وقطرها والقوة المؤثرة التي ادت إلى الحصول على هذه النتائج، وتوجد اختصارات للدلالة على نوع مادة الكرة ف HBW تدل على ان الكرة المستخدمة في الاختبار من مادة تنجستين كربيد و HBS ندل على ان المادة المستخدمة مصنعة من الصلب. وعندما تكون ظروف اختبار HBW 20/3000 فهذا معناه عند استخدام كرة مصنعة من مادة التنجستين كربيد بقطر 20 ملي متر وقوة تقدر ب 3000 كيلو جرام ثقلى.
